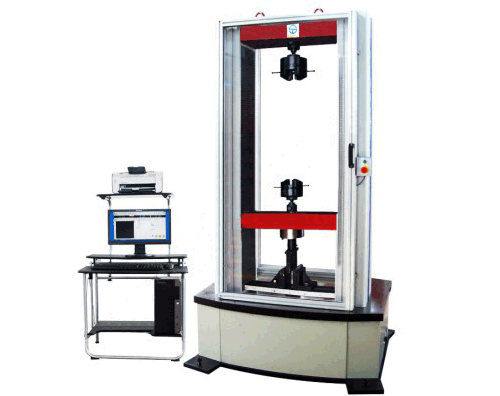

WK-508钢管扣件拉力试验机

详细说明:

  一、主要用途:

  该设备主要用于钢管扣件的力学性能检测,包括直角扣件和旋转扣件的抗滑移、抗破坏试验;直角扣件的旋转刚度试验;对接扣件的抗拉试验;底座的抗压试验.该设备广泛应用于钢管扣件的生产企业、质检单位、大专院校、科研院所、仲裁单位等。

  二、仪器特征:

  1、主机:该机采用双空间门式结构,试验空间可互换空间。横梁无级升降。传动部分采用圆弧同步齿形带,丝杠副传动,传动平稳,噪音低。特别设计的同步齿形带减速系统和精密滚珠丝杠副带动试验机的移动横梁运动,实现了无间隙传动。

  2.功能描述:

  (1)保护功能:采用交流伺服驱动器和交流伺服电机,性能稳定、可靠,具有过载,超过限定最大力值自动停机;限位保护,横梁超过限定保护位置自动停机;急停开关,紧急情况下按动急停开关,自动停机。

  (2)目标保持功能:操作主界面下方的保持功能,能够实现指定的试验力、位移保持,达到指定数值自动停机,能够实现GB15831-2006中各试验竖向载荷P达到要求时自动停机。

  (3)控制功能:公司独立开发的基于PCI技术的硬件及独立设计试验机智能专家软件,实现等速试验力、等速位移、等速应变、等速载荷循环、等速变形循环等试验,各种控制模式之间可以平滑切换。

  (4)自动返回功能:试验结束时,可手动或自动高速返回试验初始位置。

  (5)自动清零功能:高度集成化的电路及软件设计,实现了真正意义上的物理调零和软件调零,满足GB15831-2006中各试验加荷载P达到指定要求时,数据自动清零,并自动重新显示试验曲线。

  (6)网络传输及打印功能:具有网络传输接口,可进行数据的传输、存储、打印记录和网络传输打印,可与企业内部局域网或Internet网连接。并且可根据客户要求的格式、试验信息、曲线进行编辑打印

  (7)分权限管理:建立多个账户、密码,不同权限的人员分权使用,互不影响;

  (8)多平台下的实时监控:实现了多平台下的实时采集试验数据与控制试验进程;并实现了精确定时,高速采样;实时测量与显示试验力及峰值、位移、变形等各信号;

  (9)多条曲线显示:实现了试验力-位移、应力-应变、试验力-时间、等多种试验曲线的实时屏幕显示,可随时切换观察;

  (10)多通道模式:公司独立开发的试验软件及控制板卡,一台主机上可以带多个传感器并可随时切换,且对传感器数量无数目限制,对GB15831-2006中直角扣件扭转刚度测试更加准确,精度高。

  (11)储存功能:强大的计算机数据库,试验参数、设定以文本方式储存于数据库中,方便随时调取查询,以方便各种商业报表的再处理。并且对于试验中试验曲线进行全过程保存,且具有演示功能,实现试验曲线再现。

  三、主要技术参数

  (1)试验机等级0.5级

  (2)最大试验力100KN/2KN

  (3)力值测量范围0.4%-100%FS

  (4)试验力相对误差优于示值的±0.5%

  (5)主机分档1、2、5、10四档或者全程不分档,2KN不分档

  (6)位移测量方式Δ2使用电子式千分表(公司专有技术),其他位移使用高精度光电编码器采集

  (7)位移分辨率0.01㎜

  (8)位移示值相对误差±0.5%

  (9)试验速度0.001-500㎜/min

  (10)横梁移动空间1300㎜

  (11)拉伸空间1300㎜

  (12)压缩空间1000㎜

  (13)过载保护限位保护和软件保护双重保护

  (14)主机电源0.75kW、AC220V±10%、50Hz、单相

  (15)工作环境室温10~35℃,湿度20%~80%

  四、适用标准:

  GB15831-2006《钢管脚手架扣件力学性能试验方法》

  GB/T24911-2010《碗扣式钢管脚手架结构力学性能试验方法》
